Eenrichtingskogellagers met bolvormige behuizingsringen

Beschrijving：

Eenrichtingskogellagers met bolvormige behuizingsringen zijn een type lager dat is ontworpen om slechts in één richting axiale belastingen op te vangen. Deze lagers bestaan ​​uit een asring, een behuizingsring met een bolvormig convex buitenoppervlak en een kogel- en kooiconstructie. De behuizingsring heeft een bolvormige zitting om verkeerde uitlijning of montagefouten te compenseren. Dankzij de bolvormige behuizingsring kan het lager bepaalde verkeerde uitlijningen tussen de as en de behuizing opvangen, wat helpt bij het verminderen van wrijving en slijtage. Dit ontwerpkenmerk is met name handig in toepassingen waarbij er tijdens bedrijf asdoorbuigingen of verkeerde uitlijningen kunnen optreden.

neem contact op Aanvraag
VORIGE：Dubbele richtingskogellagers
VOLGENDE：Geen volgend artikel

Productdetails

Basisafmetingen Basis draagvermogen
(KN) 		Snelheid beperken
(r/min) 		Lagernummer Afmetingen Afmetingen abutment en afronding
(mm) 		Massaa
kg

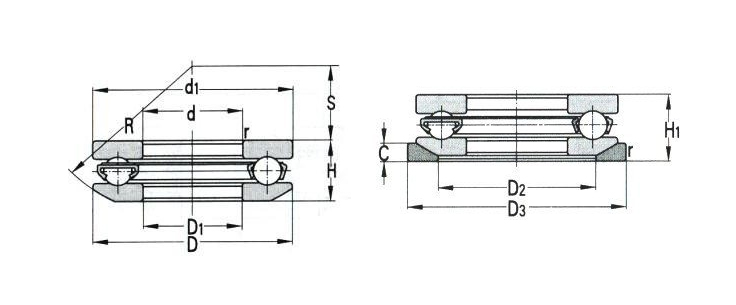

d(mm) D(mm) min Cr Cor Vet Olie d1 D1 D2 D3 C H1 R S H da(min) Da(max) ra(max)
30 52 0.6 26.6 39.9 3600 4800 53206 U206 52 32 42 55 5.5 20 45 22 17.8 43 42 0.6 0.180
35 62 1 37.3 55.5 3000 4000 53207 U207 62 37 48 65 7 22 50 24 19.9 51 48 1 0.263
40 68 1 46.9 78.4 2800 3800 53208 U208 68 42 55 72 7 23 56 28.5 20.3 57 55 1 0.395
45 73 1 47.7 81.3 2600 3600 53209 U209 73 47 60 78 7.5 24 56 26 21.3 62 60 1 0.400
50 110 1.5 159 197 - - 53410M 110 52 - - - - 90 35 45.6 - - - 1.92
55 90 1 69 123 1900 2800 53211 U211 90 57 72 95 9 30 72 35 27.3 76 72 1 0.747
60 110 1 130 208 - - 53312 110 62 - - - - 90 41 38.3 - - - 1.44
65 100 1 74.9 151 1800 2600 53213 U213 100 67 82 105 9 32 80 40 28.5 86 82 1 0.898
70 130 1.1 148 250.6 1400 1900 53314 U314 125 72 98 130 13 48 100 43 44.2 103 98 1 2.51
70 125 1.1 148 250.6 - - 53314 125 72 - - - - 100 43 44.2 - - - 2.10
70 105 1 59 161 1800 2600 53214 U214 105 72 88 110 9 32 80 38 28.8 91 88 1 0.961
75 110 1 82.1 172.7 1700 2400 53215 U215 110 77 92 115 9.5 32 90 49 28.2 96 92 1 1.15
80 115 1 86.6 193.2 1700 2400 53216 U216 115 82 98 120 10 33 90 46 29.5 101 98 1 1.18
80 145 1.5 181 315 1200 1700 53316 U316 140 82 110 145 15 52 112 50 47.6 116 110 1.5 3.17
85 180 1.1 336 534 - - 53417M 177 88 - - - - 140 47 77 - - - 8.95
90 135 1.1 133 285 1500 2000 53218 U218 135 93 110 140 13.5 42 100 45 38.5 117 110 1 2.33
100 170 1.5 282 498 950 1400 53320 U320 170 103 135 175 18 64 125 46 59.2 142 135 1.5 5.83
100 170 1.5 282 498 - - 53320 170 103 - - - - 125 46 59.2 - - - 4.90
100 205 3 448 775 700 950 53420M U420 205 103 155 220 27 98 160 50 90 165 155 2.5 16.5
100 205 3 421 734.5 700 950 53420 U420 205 103 155 220 27 98 160 50 90 165 155 - 16.2
110 160 1.1 170 392.5 1200 1700 53222 U222 160 113 135 165 14 45 125 65 40.2 140 135 1 2.87
110 190 2 304 588 850 1200 53322M U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 9.05
110 190 2 304 588 850 1200 53322 U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 8.78
120 170 1.1 168 399 1100 1600 53224 U224 170 123 145 175 15 46 125 61 40.8 150 145 1 3.07
Basisafmetingen Basis draagvermogen
(KN) 		Snelheid beperken
(r/min) 		Lagernummer Afmetingen Afmetingen abutment en afronding
(mm) 		Massaa
kg
d(mm) D(mm) min Cr Cor Vet Olie d1 D1 D2 D3 C H1 R S H da(min) Da(max) ra(max)
120 205 2.1 129 400 800 1100 53324M U324 205 123 165 220 22 80 160 63 74.1 173 165 2 12.3
120 205 2.1 129 400 800 1100 53324 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324/YB2 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324U/YB2-1 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
130 265 4 637 1284 - - 53426M U426 265 134 200 280 38 128 200 58 115.2 - - - 34.8
130 265 4 637 1284 - - 53426 U426 265 134 200 280 38 128 200 58 115.2 - - - 34.6
150 250 2.1 429 1021 - - 53330M U330 245 154 200 260 26 92 200 89.5 83.7 - - - 19.5
150 250 2.1 429 1021 - - 53330 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.0
150 250 2.1 429 1021 - - 53330/YB2 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.6
150 250 2.1 429 1021 - - 53330 245 154 - - - - 200 89.5 83.7 - - - 15.1
150 295 4 673 1479 - - 53430M U430 295 154 225 310 41 140 225 69 125.9 - - - 44.1
220 297 2 366 1148 - - 53244 U224 297 224 260 310 25 75 225 118 65.6 - - - 15.6
300 375 2.5 382 1483 - - - 375 300.3 340 385 17 75 320 202 70 - - - 17.2
430 580 3.7 922 4348 - - - 580 430.5 500 610 45 150 500 301.3 131.7 - - - 129

Stuwkracht kogellagers

Eenrichtingskogellagers

Eenrichtingskogellagers
Dubbele richtingskogellagers

Dubbele richtingskogellagers
Eenrichtingskogellagers met bolvormige behuizingsringen

Eenrichtingskogellagers met bolvormige behuizingsringen
Over ons
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. is professioneel China Eenrichtingskogellagers met bolvormige behuizingsringen Leveranciers en Groothandel Eenrichtingskogellagers met bolvormige behuizingsringen Fabrikanten.Gelegen aan de kust van Oost-China, in de prachtige en oude stad Ningbo, bevindt zich een opkomend sterbedrijf, Ningbo Demy (D&M) Bearings Co., LTD. Haar dochteronderneming – Ningbo Giant Bearing Manufacturing Co., Ltd is gespecialiseerd in hoogwaardige lagers voor industriële en automobieltoepassingen.
Media
Berichtfeedback
Stuwkracht kogellagers Industriekennis

Eenrichtingskogellagers met bolvormige behuizingsringen

Eenrichtingsdrukkogellagers met bolvormige behuizingsringen zijn hoofdzakelijk samengesteld uit binnenring, rolelement, kooi en buitenring. De binnenring is het belangrijkste dragende onderdeel van het lager, meestal nauw afgestemd op de roterende as. Het oppervlak is ontworpen met loopbanen voor contact met de rolelementen en het overbrengen van axiale belastingen. Het materiaal van de binnenring is meestal gelegeerd staal met hoge sterkte om voldoende sterkte en slijtvastheid te garanderen. Het rolelement is een belangrijk onderdeel van het lager en bestaat meestal uit een reeks nauwkeurig bewerkte stalen kogels, die zich tussen de loopvlakken van de binnen- en buitenringen bevinden en axiale belastingen overbrengen door te rollen. Het aantal, de grootte en het materiaal van de rolelementen worden geselecteerd op basis van het draagvermogen van het lager en de werkomstandigheden. De kooi wordt gebruikt om de positie van de rolelementen vast te leggen en ervoor te zorgen dat ze gelijkmatig verdeeld worden tussen de binnen- en buitenringen om onderlinge botsingen en slijtage te voorkomen. Bij het ontwerp van de kooi moet rekening worden gehouden met het aantal, de grootte en de opstelling van de rolelementen om de stabiliteit en betrouwbaarheid van het lager te garanderen. De buitenring is een ander belangrijk lageronderdeel van het lager. Het structurele kenmerk ligt in het bolvormige ontwerp van de zittingring. De bolvormige zittingring maakt een bepaalde hoekafwijking van het lager mogelijk tijdens de installatie, om zich aan te passen aan de lichte verplaatsing van de as. Dit ontwerp maakt het lager flexibeler tijdens installatie en vermindert de vereisten voor installatienauwkeurigheid.

1. Structurele kenmerken
Sferisch zittingringontwerp: De bolvormige zittingring is een van de kernkenmerken van dit lager. Het maakt een bepaalde hoekafwijking van het lager mogelijk tijdens de installatie, om zich aan te passen aan de kleine verplaatsing van de as. Dit ontwerp verbetert niet alleen het aanpassingsvermogen van het lager, maar vermindert ook de vereisten voor installatienauwkeurigheid, zodat het lager onder complexe werkomstandigheden een stabiele werking kan behouden.
Uiterst nauwkeurige loopbaan: De loopbanen van de binnen- en buitenringen zijn met precisie bewerkt om ervoor te zorgen dat de rollende elementen soepel tussen de loopbanen kunnen rollen. Dit uiterst nauwkeurige ontwerp vermindert niet alleen het wrijvingsverlies, maar verbetert ook het draagvermogen en de levensduur van het lager.
Hoogwaardige rolelementen: Rolelementen zijn meestal gemaakt van uiterst nauwkeurige stalen kogels met uitstekende slijtvastheid en draagvermogen. Het aantal, de grootte en het materiaal van de rolelementen worden geselecteerd op basis van het draagvermogen van het lager en de werkomstandigheden om de stabiliteit en betrouwbaarheid van het lager te garanderen.
Sterke kooi: de kooi is gemaakt van hoogwaardig materiaal, dat de positie van de rolelementen kan fixeren en onderlinge botsingen en slijtage kan voorkomen. Bij het ontwerp van de kooi moet rekening worden gehouden met het aantal, de grootte en de opstelling van de rolelementen om de stabiliteit en betrouwbaarheid van het lager te garanderen.

2. Functionele discussie
Eenrichtingsdrukkogellagers met bolvormige behuizingsringen worden voornamelijk gebruikt om axiale belastingen in één richting te dragen en ervoor te zorgen dat roterende delen vrij in één richting kunnen bewegen. Dankzij het unieke sferische zittingringontwerp kan het lager zich aanpassen aan kleine asafwijkingen, terwijl een stabiele bedrijfstoestand behouden blijft. Dit type lager speelt een belangrijke rol in mechanische precisietransmissiesystemen, zoals belangrijke onderdelen zoals automotoren en spindels van werktuigmachines.
