Dubbel afgedicht diepgroefkogellager

Beschrijving：

Dubbel afgedichte lagers worden vaak gebruikt in toepassingen waar de omgevingsomstandigheden zwaar kunnen zijn of waar het nodig is lekkage of verontreiniging van smeermiddel te voorkomen. Ze zijn te vinden in verschillende industrieën, waaronder de automobielsector, industriële machines, de landbouw en meer. De afdichtingsconstructie helpt de levensduur van het lager te verlengen door een goede smering te behouden en het binnendringen van schadelijke verontreinigingen te voorkomen, waardoor wrijving en slijtage worden verminderd. Dit type lager heeft vaak de voorkeur in toepassingen waar het onderhoud beperkt is of moeilijk regelmatig uit te voeren.

neem contact op Aanvraag
VORIGE：45*85*19mm zelfinstellend kogellager
VOLGENDE：Geen volgend artikel

Productdetails

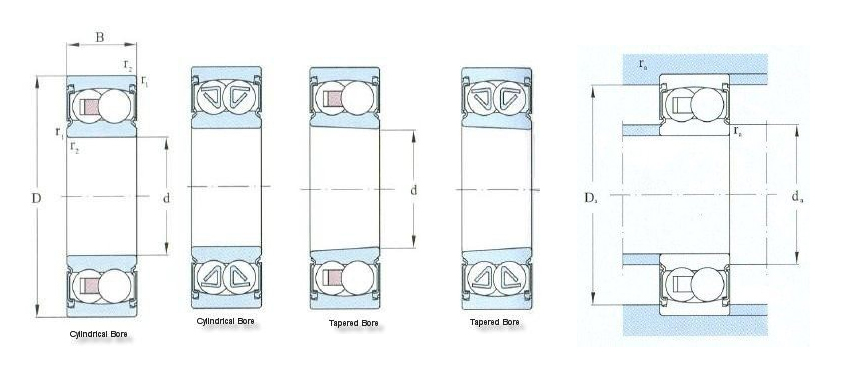

Grensafmetingen (mm) Belastingswaarde (kN) Snelheidsclassificatie (r/min) Lagernummers Opzettende afmetingen (mm) Axiale belastingsfactoren Gewicht
(referentie)
(kg)
d D B r1,2
min 		Cr Cor Vet Cilindrische boring Taps toelopende boring da
min 		Da
maximaalimaalimaalimaal 		ra
maximaalimaalimaalimaal 		e J1 J2 J0
10 30 14 0.6 5.53 1.18 17000 2200A-2RS1TN – 14.0 26.0 0.6 0.33 1.9 3.0 2.0 0.048
12 32 14 0.6 6.24 1.43 16000 2201A-2RS1TN – 15.0 28.0 0.6 0.33 1.9 3.0 2.0 0.053
15 35 14 0.6 7.41 1.76 14000 2202A-2RS1TN – 19.0 31.0 0.6 0.33 1.9 3.0 2.0 0.058
15 42 17 1.0 10.80 2.60 12000 2302A-2RS1TN – 20.0 37.0 1.0 0.31 2.0 3.1 2.2 0.110
17 40 16 0.6 8.84 2.20 12000 2203A-2RS1TN – 21.0 36.0 0.6 0.31 2.0 3.1 2.2 0.089
17 47 19 1.0 12.70 3.40 11000 2303A-2RS1TN – 22.0 42.0 1.0 0.30 2.1 3.3 2.2 0.160
20 47 18 1.0 12.70 3.40 10000 2204A-2RS1TN 2204AK-2RS1TN 25.0 42.0 1.0 0.30 2.1 3.3 2.2 0.140
20 52 21 1.1 14.30 4.00 9500 2304A-2RS1TN – 26.0 45.5 1.0 0.28 2.2 3.5 2.5 0.210
25 52 18 1.0 14.30 4.00 9000 2205A-2RS1TN 2205AK-2RS1TN 30.0 47.0 1.0 0.28 2.2 3.5 2.5 0.160
25 62 24 1.1 19.00 5.40 7500 2305A-2RS1TN – 31.5 55.5 1.1 0.28 2.2 3.5 2.5 0.340
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1 2206AK-2RS1 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1TN 2206AK-2RS1TN 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1 – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1TN – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1 2207AK-2RS1 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1TN 2207AK-2RS1TN 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1 – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1TN – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1 2208AK-2RS1 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1TN 2208AK-2RS1TN 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1 – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1TN – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1 2209AK-2RS1 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1TN 2209AK-2RS1TN 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
Grensafmetingen (mm) Belastingswaarde (kN) Snelheidsclassificatie (r/min) Lagernummers Opzettende afmetingen (mm) Axiale belastingsfactoren Gewicht
(referentie)
(kg)
d D B r1,2
min 		Cr Cor Vet Cilindrische boring Taps toelopende boring da
min 		Da
maximaalimaalimaalimaal 		ra
maximaalimaalimaalimaal 		e J1 J2 J0
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1 – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1TN – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1 2210AK-2RS1 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1TN 2210AK-2RS1TN 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1 – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1TN – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1 2211AK-2RS1 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1TN 2211AK-2RS1TN 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1 – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1TN – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1 – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1TN – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1 – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1TN – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500

Zelfinstellende kogellagers

45*85*19mm zelfinstellend kogellager

45*85*19mm zelfinstellend kogellager
Dubbel afgedicht diepgroefkogellager

Dubbel afgedicht diepgroefkogellager
Over ons
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. is professioneel China Dubbel afgedicht diepgroefkogellager Leveranciers en Groothandel Dubbel afgedicht diepgroefkogellager Fabrikanten.Gelegen aan de kust van Oost-China, in de prachtige en oude stad Ningbo, bevindt zich een opkomend sterbedrijf, Ningbo Demy (D&M) Bearings Co., LTD. Haar dochteronderneming – Ningbo Giant Bearing Manufacturing Co., Ltd is gespecialiseerd in hoogwaardige lagers voor industriële en automobieltoepassingen.
Media
Berichtfeedback
Zelfinstellende kogellagers Industriekennis

Dubbel afgedichte diepgroefkogellagerstructuur

Dubbel afgedicht diepgroefkogellager is een krachtig en betrouwbaar lagertype. Het heeft een uniek dubbelzijdig afdichtingsontwerp waardoor het lager effectief het binnendringen van externe verontreinigende stoffen kan voorkomen terwijl het radiale en axiale belastingen draagt, waardoor de reinheid en smering van de interne omgeving van het lager wordt gegarandeerd.

1. Structurele samenstelling
Dubbel afgedicht diepgroefkogellager bestaat hoofdzakelijk uit de volgende onderdelen.
Buitenring: De buitenring is bolvormig en heeft geen loopvlak. Het binnenoppervlak is nauwkeurig bewerkt om een ​​goed contact met het rolelement te vormen. De buitenring is meestal gemaakt van hoogwaardig staal om de sterkte en slijtvastheid te garanderen.
Binnenring: De binnenring bestaat uit twee loopbanen, waartussen het rolelement en de kooi zijn opgenomen. De binnenring is eveneens gemaakt van hoogwaardig staal en heeft een hittebehandeling ondergaan om de hardheid en slijtvastheid te verbeteren.
Rollend element: Het rollend element maakt meestal gebruik van stalen kogels met hoge precisie, en het aantal, de diameter en het materiaal ervan worden bepaald op basis van het draagvermogen van het lager en de gebruiksomstandigheden. Het rolelement rolt tussen de binnen- en buitenringen en draagt ​​radiale en axiale belastingen.
Kooi: De kooi wordt gebruikt om de rolelementen vast te zetten om te voorkomen dat ze met elkaar botsen en slijten. De kooi is meestal gemaakt van een golfvormige stalen plaat of een machinaal bewerkte massieve structuur, en het materiaal kan van staal, messing of technische kunststoffen zijn.
Afdichtring: De afdichtring is een belangrijk onderdeel van het dubbel afgedichte diepgroefkogellager. Het unieke ontwerp kan effectief voorkomen dat externe verontreinigingen het lager binnendringen. De afdichtring is meestal gemaakt van elastische materialen zoals rubber of polytetrafluorethyleen en heeft een goede afdichting en slijtvastheid.

2. Afdichtingsontwerp
Het afdichtingsontwerp van het dubbel afgedichte diepgroefkogellager is het unieke kenmerk. Aan beide uiteinden van het lager zijn afdichtringen geïnstalleerd om ervoor te zorgen dat de binnenkant van het lager volledig geïsoleerd is van de buitenwereld. De afdichtring vormt een nauw contact met de binnen- en buitenringen van het lager om te voorkomen dat stof, vocht en andere verontreinigingen het lager binnendringen. De afdichtring heeft ook een zekere elasticiteit, die zich kan aanpassen aan de lichte vervorming van het lager tijdens bedrijf en de duurzaamheid van het afdichtende effect kan garanderen.

3. Materiaalkeuze
De materiaalkeuze van dubbel afgedichte diepgroefkogellagers is zeer kritisch. De binnen- en buitenringen, rolelementen en kooien van het lager zijn meestal gemaakt van hoogwaardig staal om hun sterkte en slijtvastheid te garanderen. De afdichtring is gemaakt van elastische materialen zoals rubber of polytetrafluorethyleen, dat een goede afdichting en slijtvastheid heeft. Bovendien moet het lager worden gevuld met een geschikte hoeveelheid vet om de smerende werking van het lager tijdens bedrijf te garanderen.

4. Productieproces
Het productieproces van dubbel afgedichte diepgroefkogellagers is zeer delicaat. De binnen- en buitenringen, rolelementen en kooien van het lager moeten nauwkeurig worden verwerkt en een warmtebehandeling ondergaan om hun maatnauwkeurigheid en prestatie-eisen te garanderen. De afdichtring wordt vervaardigd met behulp van een speciaal proces om de afdichtende werking te garanderen. Het lager moet tijdens het montageproces ook strikt worden gereinigd en gesmeerd om de reinheid en smering van de interne omgeving te garanderen.
