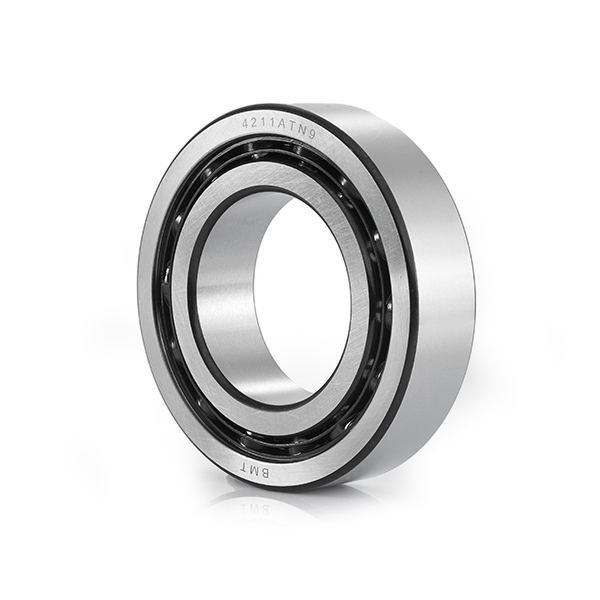

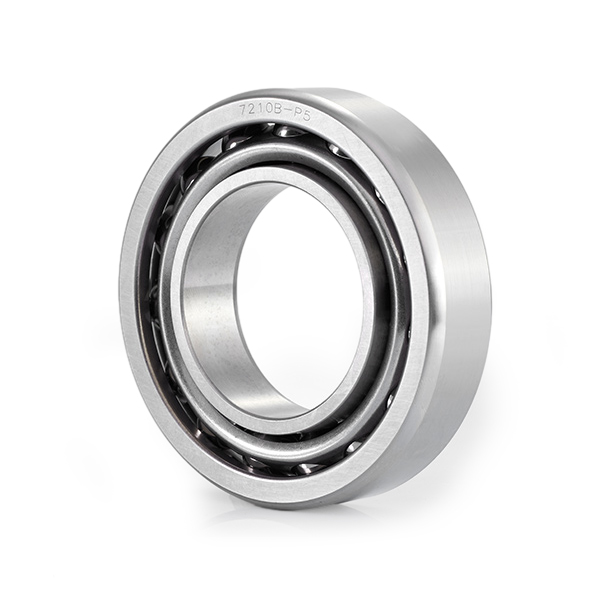

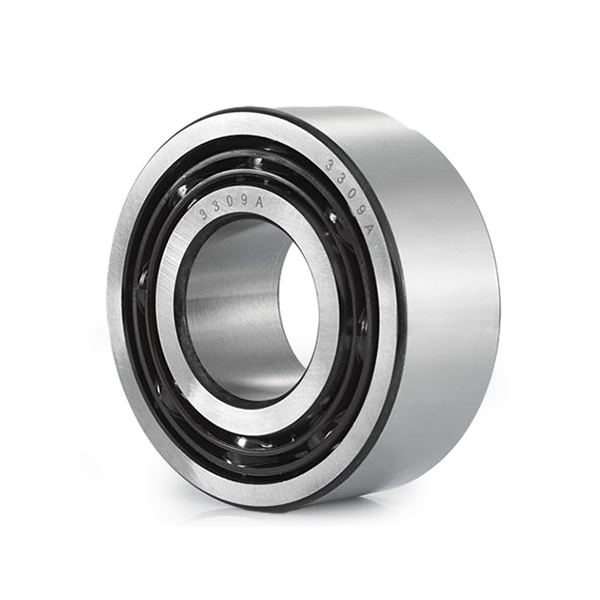

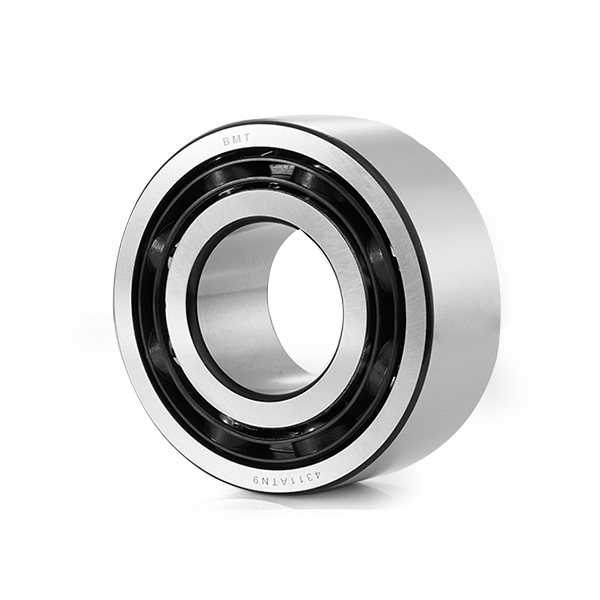

Dubbelrijig hoekcontactkogellager

Beschrijving：

Hoekcontactkogellagers met dubbele rij kunnen tegelijkertijd gecombineerde radiale en axiale belastingen dragen. Het bestaat uit twee rijen kogels, meestal gescheiden door een kooi van nylon of messing, met binnen- en buitenloopbanen die zijn ontworpen om contacthoeken in beide richtingen mogelijk te maken. Dankzij dit ontwerp kan het lager zowel axiale belastingen in beide richtingen als radiale belastingen ondersteunen. Hoekcontactkogellagers met dubbele rij zijn verkrijgbaar in open en afgedichte ontwerpen, evenals in verschillende kooimaterialen en nauwkeurigheidsklassen om aan verschillende toepassingsvereisten te voldoen. Ze worden vaak in paren of sets gebruikt om hogere axiale belastingen te ondersteunen of om grotere stijfheid en nauwkeurigheid te bieden in toepassingen waarbij nauwkeurige aspositionering van cruciaal belang is.

neem contact op Aanvraag
VORIGE：Geen vorig artikel
VOLGENDE：Dubbelrijig hoekcontactkogellager serie 30 en 38

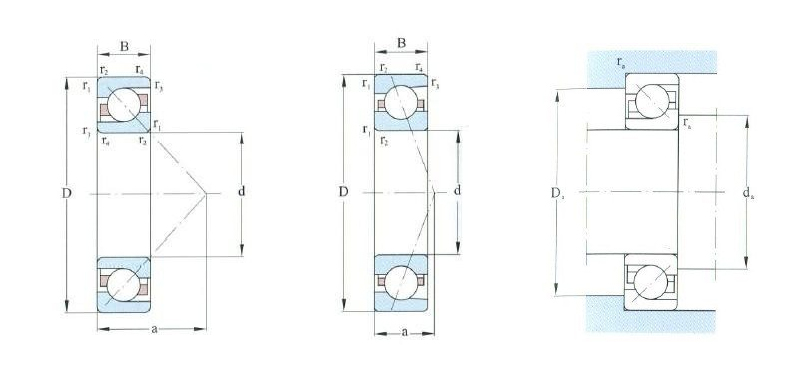

Productdetails

65 100 18 1.1 0.60 40.00 35.40 10000 15000 7013C 20.0 65.00 70.80 7900 11800 7013C/DB 7013C/DF 7013C/DT 72 93 96.0 1.0 0.50 0.4250
65 100 18 1.1 0.60 38.00 33.70 9500 14000 7013AC 28.0 61.70 67.40 7500 11000 7013AC/DB 7013AC/DF 7013AC/DT 72 93 96.0 1.0 0.50 0.4250
65 120 23 1.5 0.60 60.70 49.40 9500 14000 7213C 24.0 98.60 98.80 7500 11000 7213C/DB 7213C/DF 7213C/DT 74 111 115.0 1.5 0.60 1.0200
65 120 23 1.5 0.60 57.50 47.10 8600 12000 7213AC 33.0 93.40 94.20 6800 9500 7213AC/DB 7213AC/DF 7213AC/DT 74 111 115.0 1.5 0.60 1.0200
65 120 23 1.5 0.60 63.70 52.60 4300 5600 7213BTN 50.0 103.0 105.0 3400 4500 7213BTN/DB 7213BTN/DF 7213BTN/DT 74 111 - 1.5 - 1.0400
65 140 33 2.1 1.10 119.0 87.90 9000 12000 7313C 30.0 193.0 176.0 7100 9400 7313C/DB 7313C/DF 7313C/DT 77 128 133.0 2.0 1.00 2.1600
65 140 33 2.1 1.10 114.0 73.60 8400 11500 7313AC 40.5 185.0 147.0 6600 9100 7313AC/DB 7313AC/DF 7313AC/DT 77 128 133.0 2.0 1.00 2.1600
65 140 33 2.1 1.10 102.0 75.40 4000 5300 7313BTN 59.5 166.0 151.0 3200 4300 7313BTN/DB 7313BTN/DF 7313BTN/DT 77 128 - 2.0 - 2.2100
70 110 20 1.1 0.60 49.90 43.20 9500 14000 7014C 22.0 81.10 86.40 7500 11000 7014C/DB 7014C/DF 7014C/DT 77 103 105.0 1.0 0.60 0.5950
70 110 20 1.1 0.60 45.80 41.10 8500 12000 7014AC 31.0 74.40 82.20 6700 9400 7014AC/DB 7014AC/DF 7014AC/DT 77 103 105.0 1.0 0.60 0.5950
70 125 24 1.5 0.60 66.60 54.70 9000 13000 7214C 25.0 108.0 109.0 7100 10000 7214C/DB 7214C/DF 7214C/DT 79 116 119.0 1.5 0.60 1.1000
70 125 24 1.5 0.60 63.40 52.20 8000 11000 7214AC 35.0 103.0 104.0 6400 8700 7214AC/DB 7214AC/DF 7214AC/DT 79 116 119.0 1.5 0.60 1.1000
70 125 24 1.5 0.60 65.80 54.60 4300 5600 7214BTN 53.0 107.0 109.0 3200 4300 7214BTN/DB 7214BTN/DF 7214BTN/DT 79 116 - 1.5 - 1.1400
70 150 35 2.1 1.10 133.0 100.0 8200 11400 7314C 32.0 216.0 200.0 6400 8800 7314C/DB 7314C/DF 7314C/DT 82 138 143.0 2.0 1.00 2.6300
70 150 35 2.1 1.10 128.0 96.30 7800 10700 7314AC 43.0 208.0 193.0 6100 8400 7314AC/DB 7314AC/DF 7314AC/DT 82 138 143.0 2.0 1.00 2.6300
70 150 35 2.1 1.10 114.0 85.90 3600 4800 7314BTN 64.0 185.0 172.0 2800 3800 7314BTN/DB 7314BTN/DF 7314BTN/DT 80 138 - 2.0 - 2.7000
75 115 20 1.1 0.60 49.5 46.10 9000 13000 7015C 23.0 80.40 92.20 7000 10000 7015C/DB 7015C/DF 7015C/DT 82 108 110.0 1.0 0.60 0.6280
75 115 20 1.1 0.60 46.80 43.80 8500 12000 7015 AC 32.0 76.00 87.60 6700 9400 7015 AC/DB 7015 AC/DF 7015 AC/DT 82 108 110.0 1.0 0.60 0.6280
75 130 25 1.5 1.00 72.70 60.30 8500 12000 7215C 26.0 118.0 121.0 6500 9200 7215C/DB 7215C/DF 7215C/DT 84 121 124.0 1.5 0.80 1.1800
75 130 25 1.5 1.00 69.00 57.60 8000 11000 7215 AC 37.0 112.0 115.0 6300 8600 7215 AC/DB 7215 AC/DF 7215 AC/DT 84 121 124.0 1.5 0.80 1.1800
75 130 25 1.5 1.00 68.50 58.20 4000 5300 7215BTN 55.5 111.0 116.0 3200 4300 7215BTN/DB 7215BTN/DF 7215BTN/DT 84 121 - 1.5 - 1.2100
75 160 37 2.1 1.10 146.0 114.0 7900 10600 7315C 34.0 237.0 228.0 6200 8300 7315C/DB 7315C/DF 7315C/DT 87 148 153.0 2.0 1.00 3.1700
75 160 37 2.1 1.10 139.0 100.0 7500 10000 7315 AC 46.0 226.0 200.0 5900 7800 7315 AC/DB 7315 AC/DF 7315 AC/DT 87 148 153.0 2.0 1.00 3.1700
75 160 37 2.1 1.10 128.0 97.20 3400 4500 7315BTN 68.0 208.0 194.0 2600 3600 7315BTN/DB 7315BTN/DF 7315BTN/DT 87 148 - 2.0 - 3.2200
80 125 22 1.1 0.6 52.1 49.5 8500 12000 7016C 25 84.6 99 6600 9300 7016C/DB 7016C/DF 7016C/DT 87 118 120 1 0.6 0.855
80 125 22 1.1 0.6 50.3 46.9 8000 11000 7016AC 35 81.7 93.8 6300 8600 7016AC/DB 7016AC/DF 7016AC/DT 87 118 120 1 0.6 0.855
80 140 26 2 1 89.6 76.9 8000 11000 7216C 28 146 154 6200 8400 7216C/DB 7216C/DF 7216C/DT 90 130 134 2 1 1.46
80 140 26 2 1 85 73.6 7500 10000 7216AC 39 138 147 5900 7800 7216AC/DB 7216AC/DF 7216AC/DT 90 130 134 2 1 1.46
80 140 26 2 1 77 68.1 3600 4800 7216BTN 59 125 136 2800 3800 7216BTN/DB 7216BTN/DF 7216BTN/DT 90 130 - 2 - 1.5
80 170 39 2.1 1.1 157 128 7500 10000 7316C 36 255 256 5800 7700 7316C/DB 7316C/DF 7316C/DT 92 158 163 2 1 3.74
80 170 39 2.1 1.1 152 122 7000 9400 7316AC 48.5 247 244 5500 7400 7316AC/DB 7316AC/DF 7316AC/DT 92 158 163 2 1 3.74
80 170 39 2.1 1.1 142 109 3200 4300 7316BTN 71 231 218 2400 3400 7316BTN/DB 7316BTN/DF 7316BTN/DT 92 158 - 2 - 3.81
85 130 22 1.1 0.6 58.1 55.8 8500 12000 7017C 26 94.4 112 6500 9200 7017C/DB 7017C/DF 7017C/DT 92 123 125 1 0.6 0.886
85 130 22 1.1 0.6 55.1 52.9 7500 11000 7017AC 36 89.6 106 5800 8600 7017AC/DB 7017AC/DF 7017AC/DT 92 123 125 1 0.6 0.886
85 150 28 2 1 92.6 78.8 8000 11000 7217C 30 150 158 6300 8600 7217C/DB 7217C/DF 7217C/DT 95 140 144 2 1 1.82
85 150 28 2 1 88 75.3 7000 9500 7217AC 42 143 151 5500 7400 7217AC/DB 7217AC/DF 7217AC/DT 95 140 144 2 1 1.82
85 150 28 2 1 82 73.6 3400 4500 7217BTN 63 135 147 2600 3800 7217BTN/DB 7217BTN/DF 7217BTN/DT 95 140 - 2 - 1.87
85 180 41 3 1.1 170 142 7000 9400 7317C 38 276 284 5400 7400 7317C/DB 7317C/DF 7317C/DT 99 166 173 2.5 1 4.4
85 180 41 3 1.1 164 137 6700 8900 7317AC 51.5 266 274 5200 7000 7317AC/DB 7317AC/DF 7317AC/DT 99 166 173 2.5 1 4.4
85 180 41 3 1.1 146 122 3000 4000 7317BTN 76 237 244 2200 3200 7317BTN/DB 7317BTN/DF 7317BTN/DT 99 166 - 2.5 - 4.46
90 140 24 1.5 1 64.5 62.7 8000 11000 7018C 28 105 125 6300 8600 7018C/DB 7018C/DF 7018C/DT 99 131 134 1.5 0.8 1.17
90 140 24 1.5 1 60.8 59.4 7000 9500 7018AC 39 98.8 119 5500 7400 7018AC/DB 7018AC/DF 7018AC/DT 99 131 134 1.5 0.8 1.17
90 160 30 2 1 117 97.9 7500 10000 7218C 32 190 195 5800 8500 7218C/DB 7218C/DF 7218C/DT 100 150 154 2 1 2.2
90 160 30 2 1 112 95.1 6700 9000 7218AC 44 182 190 5200 7100 7218AC/DB 7218AC/DF 7218AC/DT 100 150 154 2 1 2.2
90 160 30 2 1 102 87.9 3200 4300 7218BTN 67 166 176 2400 3400 7218BTN/DB 7218BTN/DF 7218BTN/DT 100 150 - 2 - 2.25
90 190 43 3 1.1 183 158 6700 8900 7318C 40 297 316 5200 7000 7318C/DB 7318C/DF 7318C/DT 104 176 183 2.5 1 5.14
90 190 43 3 1.1 176 152 6300 8400 7318AC 54 286 304 4900 6600 7318AC/DB 7318AC/DF 7318AC/DT 104 176 183 2.5 1 5.14
90 190 43 3 1.1 156 135 2800 3800 7318BTN 80 253 270 2000 3000 7318BTN/DB 7318BTN/DF 7318BTN/DT 104 176 - 2.5 - 5.22

Hoekcontactkogellagers

Dubbelrijig hoekcontactkogellager

Dubbelrijig hoekcontactkogellager
Dubbelrijig hoekcontactkogellager serie 30 en 38

Dubbelrijig hoekcontactkogellager serie 30 en 38
Vierpuntscontactkogellager

Vierpuntscontactkogellager
Eenrijig hoekcontactkogellager

Eenrijig hoekcontactkogellager
Over ons
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. is professioneel China Dubbelrijig hoekcontactkogellager Leveranciers en Groothandel Dubbelrijig hoekcontactkogellager Fabrikanten.Gelegen aan de kust van Oost-China, in de prachtige en oude stad Ningbo, bevindt zich een opkomend sterbedrijf, Ningbo Demy (D&M) Bearings Co., LTD. Haar dochteronderneming – Ningbo Giant Bearing Manufacturing Co., Ltd is gespecialiseerd in hoogwaardige lagers voor industriële en automobieltoepassingen.
Media
Berichtfeedback
Hoekcontactkogellagers Industriekennis

Waarom is de dragende stijfheid van hoekcontactkogellagers met dubbele rij zo sterk?

1. Het unieke kenmerk van tweerijige hoekcontactkogellagers ligt in hun ontwerp met dubbele rij, waardoor de lagers effectief axiale belastingen en kantelmomenten kunnen weerstaan terwijl ze radiale belastingen dragen. Vergeleken met eenrijige lagers zijn tweerijige hoekcontactkogellagers structureel stabieler en bestand tegen grotere belastingen. Het ontwerp met dubbele rij vergroot ook het contactoppervlak van het lager, waardoor het draagvermogen en de stijfheid van het lager worden verbeterd.

2. Hoekcontactkogellagers met dubbele rij zijn meestal gemaakt van materialen met hoge sterkte en hoge hardheid, zoals chroomlagerstaal met een hoog koolstofgehalte. Deze materialen hebben uitstekende mechanische eigenschappen en slijtvastheid en kunnen hun prestaties behouden onder hoge belasting en hoge snelheden. Stabiele prestaties. Hoogwaardige materiaalkeuze biedt een solide materiaalbasis voor tweerijige hoekcontactkogellagers, waardoor de dragende stijfheid verder wordt verbeterd.

3. De contacthoek van hoekcontactkogellagers met dubbele rij is een ander belangrijk kenmerk. De contacthoek verwijst naar de hoek tussen de binnenring en het buitenringloopvlak van het lager, die het draagvermogen en de stijfheid van het lager bepaalt. De contacthoek van hoekcontactkogellagers met dubbele rij is over het algemeen groter, waardoor het contactoppervlak tussen de loopvlakken groter wordt wanneer het lager belast wordt, waardoor het draagvermogen en de stijfheid worden verbeterd. De grotere contacthoek helpt ook de wrijving en slijtage van het lager tijdens bedrijf te verminderen en de levensduur van het lager te verlengen.

4. Naast het structurele ontwerp, de materiaalkeuze en de contacthoekkarakteristieken zijn de installatie en het gebruik van tweerijige hoekcontactkogellagers ook belangrijke factoren die hun dragende stijfheid beïnvloeden. Een correcte installatie kan ervoor zorgen dat de juiste speling tussen het lager, de as en de behuizing geschikt is en trillingen en geluid veroorzaakt door een te grote of te kleine speling voorkomen. Een redelijke instelling van de voorspanning kan ook het draagvermogen en de stijfheid van het lager verbeteren. Tijdens gebruik zijn regelmatige smering en onderhoud van lagers ook belangrijke maatregelen om hun dragende stijfheid te behouden.

5. Hoekcontactkogellagers met dubbele rij worden veel gebruikt in verschillende mechanische apparatuur met hoge precisie en hoge belasting vanwege hun sterke dragende stijfheid. In CNC-bewerkingsmachines, precisie-instrumenten, ruimtevaart en andere gebieden spelen hoekcontactkogellagers met twee rijen een cruciale rol. Deze velden vereisen een extreem hoog draagvermogen en stijfheid, en hoekcontactkogellagers met dubbele rij zijn het voorkeurslagertype geworden in deze velden vanwege hun uitstekende prestaties.
